Taks Tambahan "Mahasiswa Magang BPTI dari Fakultas Teknik Uhamka Lolos Tahap Seleksi Program Bangkit IT"

 Universitas Muhammadiyah Prof. DR. Hamka merupakan Perguruan Tinggi yang terakreditasi A dan memiliki 9 fakultas serta sekolah pascasarja, diantaranya adalah Fakultas Teknik yang terus berupaya meningkatkan kualitas di berbagai bidang agar menjadi fakultas unggul dan kompetitif. Upaya tersebut dibuktikan oleh 18 mahasiswa Teknik Informatika yang berhasil lolos dalam program Bangkit 2021.

Program Bangkit merupakan salah satu model pembelajaran Kampus Merdeka yang dirancang melalui kolaborasi Google sebagai pelaku teknologi global, unicorn dan decacorn dalam negeri bersama perguruan tinggi. Program ini juga bekerjasama dengan Universitas Stanford melalui program University Innovation Fellow.

Setelah dilakukan tahap penyaringan yang cukup ketat, tersisa 4 mahasiswa yang berhasil masuk ke dalam tahap semifinal. Mereka terbagi menjadi dua tim dan masih berjuang untuk dapat menuju 15 besar. Tim pertama adalah Muhammad Fathan Aulia (Mobile developer), Muhammad Rifqi Maulatur Rahman (Cloud Computing), Yustika Ramadhani di (Cloud Computing) dan 3 perwakilan universitas lain. Judul project mereka ialah Mobile Application for Sentiment Analysis COVID-19 Vaccination Based on Social Media (Twitter).

Tim kedua ialah Yuni Alriza (Mobile Developer) yang bergabung dengan 5 perwakilan universitas lain dengan mengangkat judul Covid detector using sound cough from junior tech.

Menurut keterangan yang diberikan Fathan, program ini mewajibkan peserta dan instruktur nya untuk menggunakan bahasa Inggris. "Selama satu semester, saya dan teman-teman ibarat sedang berkuliah diluar dan diwajibkan untuk menggunakan bahasa inggris, instruktur kelas nya pun ada banyak orang-orang hebat yang berasal dari perusahaan besar dalam dan luar negeri."

Sumber : Klik Disini

Taks 11 "PROGRAMABLE LOGIC CONTROLLER (PLC)"

Program Logic Controller (PLC) adalah sebuah komputer yang khusus dirancang untuk mengontrol suatu proses atau mesin. Proses yangv dikontrol dapat berupa regulasi variabel secara kontinu seperti pada sistem servo, atau hanya melibatkan kontrol dua keadaan (On/Off) tetapi dilakukan berulang-ulang seperti pada mesin penggurdian dan sistem konveyor.

PLC tidak terbatas hanya pada fungsi-fungsi logika, melainkan mencakup perhitungan aritmatika, komunikasi, dokumentasi,  sehingga PLC sering disebut Progamable Controller (PC).

Prinsip Kerja PLC : Secara umum PLC terdiri dari dua komponen penyusun utama :

1. Central Processing Unit (CPU)

2. Sistem antar muka Input / Output

Ada 3 komponen utama penyusun CPU yaitu Procesor, Memori, dan Suplay.

Operasi Utama CPU : Selama prosesnya CPU melakukan 3 operasi utama yaitu Membaca data masukkan, Mengeksekusi program kontrol, dan meng-update data pada modul output. Ketiga proses tersebut dinamakan scanning.

Perangkat Pemrograman : PLC yang digunakan untuk mengontrol peralatan dibuat dan dimasukkan dengan menggunakan perangkat pemrograman, yaitu Unit mini-programmer yang diebut console atau Komputer via perangkat lunak yang menyertainya.

Ada 5 metode pemrograman yang telah distandar-disasi penggunaannya oleh IEC (International Electrical Commis-sion) 61131-3 :

1. List intruksi

2. Diagram ladder

3. Diagram blok fungsional

4. Diagram fungsi sekuensial

5. Teks terstruktur

Diagram Ladder dan PLC : Diagram Ladder adalah diagram yang digunakan untuk menggambarkan proses kontrol sekuensial yang mempresentasikan interkoneksi antara perangkat input dan output sistem kontrol. Berikut salah satu contoh diagram ladder elektromekanis sederhana dengan sebuah anak tangga.

Transformasi gerbang Logika ke diagram Ladder dalam format elektromekanik dan format PLC.

Gerbang AND

Gerbang OR

Gerbang NOT

Gerbang NAND

Gerbang NOR

Gerbang XOR

Penyederhanaan Gerbang Logika dengan Peta Karnaugh : Peta Karnaugh (Peta K) adalah sebuah metode grafis yang dapat digunakan untuk menyederhanakan persamaan Boolean / Gerbang Logika. Metode ini mudah digunakan dengan jumlah maksimum enam parameter input. Berikut contoh transformasi tabel kebenaran ke Peta K.

Sumber : Klik disini

Aplikasi OLU Memudahkan Mahasiswa Dalam Mengikuti Perkuliahan Online

 Aplikasi OLU Memudahkan Mahasiswa Dalam Mengikuti Perkuliahan Onlinei

Kehadiran covid-19 memaksa kita melakukan berbagai perubahan gaya hidup. Termasuk dalam sistem pembelajaran daring. Untuk memutuskan mata rantai dari penularan covid-19 ini seluruh kegiatan diimbau untuk tetap dilakukan di dalam rumah.Proses belajar mengajar harus tetap berjalan meskipun dalam situasi seperti saat sekarang ini. Di beberapa kampus perkuliahan sudah mulai dijalankan dan salah satunya adalah Universitas Muhammadiyah Prof DR Hamka yang kini menerapkan kuliah online  atau kuliah daring.

 Demi kelangsungan kuliah onloine yang efektif serta efisien, pihak Uhamka telah menyiapkan sebuah aplikasi yang diberi nama Online Learning Uhamka atau OLU agar dapat menunjang aktivitas dosen beserta mahasiswa. Pembelajaran dengan aplikasi OLU ini tidak hanya memudahkan mahasiswa berserta dosen dalam membuat materi pembelajaran, kuis maupun jurnal elektronik tetapi juga dapat menunjang pembelajaran yang lainnya. Kehadiran aplikasi OLU membuat belajar online  jadi lebih mudah dan bahkan menjadi sesuatu yang menyenangkan bagi para mahasiswa.

        Berbagai  aktivitas pembelajaran dapat dilakukan hanya dalam satu aplikasi. Tidak hanya aktivitas untuk mendapatkan materi dari dosesn-dosen sebagai tenaga pengajar, tetapi mahasiswa dapat dengan mudah untuk mengakses materi pembelajaran dan sekaligus juga mengumpulkan tugas secara mudah. Didukung dengan adanya fitur chat memudahkan mahasiswa untuk bisa berinteraksi melakukan percakapan online antar mahasiswa, baik dengan pengajar maupun dengan mahasiswa lainnya melalui dialog teks secara online. Selain itu juga, dengan aplikasi OLU ini dapat membentuk suatu forum diskusi secara online untuk belajar kelompok yang bermanfaat sebagai tempat membahas topik pembelajaran. Pengerjaan tes kuis dan ujian online dapat dilakukan oleh mahasiswa pada aplikasi OLU ini. Dengan demikian kuliah online akan terasa lebih efisien dan tidak membuat mahasiswa merasakan kejenuhan.

Taks 10 "Rangkuman Materi Rangkaian Counter"

 Counter (rangkaian logika sekuensial yang dibentuk dari flip-flop. Mencacah dapat diartikan menghitung. Komputer digit menerapkan pencacah guna mengemudikan  urutan dan pelaksanaan langkah-langkah dalam program. Fungsi dasar pencacah adalah mengingat berapa banyak pulsa detak yang telah dimasukkan kepada masukkan, sehingga pengertian paling dasar pencacah adalah sistem memori.

Karakteristik Penting Counter (Pencacah)

1. Sampai berapa banyak ia dapat mencacah (modul pencacah).

2. Mencacah maju atau mencacah mundur.

3. Kerjanya sinkron atau tidak.

Kegunaan Counter (Pencacah)

1. Menghitung banyaknya detak pulsa dalam satu periode waktu.

2. Membagi frekuensi.

3. Pengurutan alamat.

4. Beberapa rangkaian aritmatika.

Jenis Counter (Pencacah)

Asynchronous

Synchronous

    Pencacah Asinkron seringkali disebut ripple counter. Istilah asinkron merujuk pada kejadian yang tidak mempunyai hubungan waktu yang tepat antara FF satu dengan FF lainnya. Flip-flop tidak mendapatkan pulsa clock dari satu sumber yang sama. Flip-flop pertama (LSB) mendapatkan pulsa clock dari sumber clock eksternal, sedangkan flip-flop berikutnya mendapatkan pulsa clock dari  output flip-flop sebelumnya. Pencacah Asinkron terdiri dari :

1. Pencacah Asinkron Biner 2-bit

2. Pencacah Asinkron Biner 3-bit

    Pencacah Sinkron merujuk pada kejadian yang mempunyai hubungan waktu pasti antar flip-flop dengan yang lainnya. Istilah sinkron berarti bahwa setiap FF mendapatkan pulsa clock dari satu sumber clock yang sama. Pencacah Sinkron terdiri dari :

1. Pencacah Sinkron Biner 2-bit

2. Pencacah Sinkron Biner 3-bit

Struktur Internal IC 7493

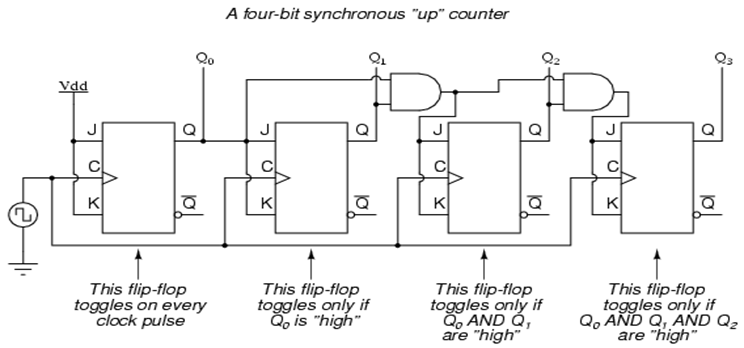

Up Counter

Down Counter

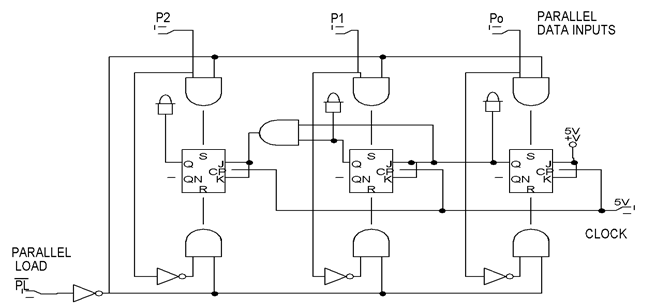

Presettable Counter

BCD Counter

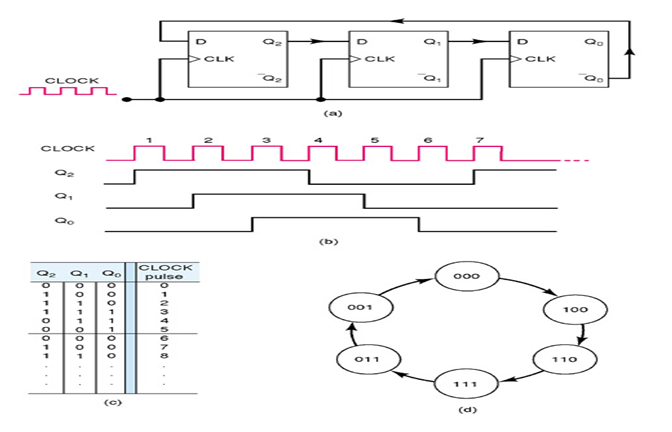

Johnson Counter

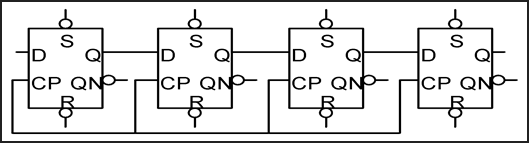

Ring Counter

Tipe Counter

1. Asynchronous Counter

2. Synchronous Counter

3. Up Counter

4. Down Counter

5. BCD Counter

6. Ring Counter

7. Pre-settable Counter

8. Johnson Counter

Sumber : Klik disini

Tugas Tambahan "Kuliah Online UHAMKA Menggunakan Aplikasi Moodie Agar Proses Belajar Online Mahasiswa Menjadi Mudah dan Efisien"

Rangkuman "Kuliah Online UHAMKA Menggunakan Aplikasi Moodie Agar Proses Belajar Online Mahasiswa Menjadi Mudah dan Efisien"

Pada sistem online, mahasiswa tetap memiliki jadwal tatap muka bersama dosen biasanya menggunakan video conference. Selain itu diskusi dalam chat room juga rutin diadakan. Keaktifan mahasiswa disini masuk dalam penilaian. Kuliah online adalah sistem pembelajaran yang sekarang ini harus dijalani mahasiswa dalam menempuh perkuliahan. Tidak jarang aktifitas ini akan menimbulkan banyak kendala bagi mahasiswa maupun dosen dalam melakukan proses perkuliahan. Untuk mengantisipasi hal tersebut UHAMKA menyediakan sistem online learning UHAMKA yang lebih modern.

Sistem pembelajaran UHAMKA melalui Learning Management System (LMS) dengan menggunakan Moodie. Moodie merupakan sebuah program aplikasi yang menggunakan web sebagai media pembelajaran. Dengan aplikasi ini mahasiswa dapat masuk ke ruang kelas digital untuk mengakses materi-materi pembelajaran yang dipilih.

Moodie adalah Modular Object Oriented Dynamic Learning Environment. Aplikasi ini tidak hanya memudahkan mahasiswa, para dosen juga dapat membuat materi pembelajaran, kuis, jurnal elektronik, dan hal penunjang pembelajaran lainnya sehingga belajar online menjadi lebih mudah dan menyenangkan. Aplikasi Moodie ini didukung fitur Chat, dimana mahasiswa dapat melakukan percakapan online kepada antar mahasiswa maupun dengan pengajar melalui dialog teks secara online. aplikasi ini juga dapat membentuk forum diskusi secara online untuk belajar kelompok membahas topik pembelajaran.

Mahasiswa dan dosen dapat melakukan survey untuk menjajak pendapat para anggota aplikasi ini. Berbagai sumber pembelajaran juga dapat diupload dengan mudah dalam aplikasi, baik materi dari word, power point, animasi flash, dan bahkan audio dan video dapat diakses mahasiswa dengan mudah dan terintegrasi dengan aplikasi ini. Selain itu mahasiswa juga dapat mengerjakan tes kuis maupun ujian secara online di aplikasi ini. Mahasiswa dapat lebih mudah terbantu dalam memeriksa dan merekap hasil kuis mahasiswa. Dan kuliah online pun akan terasa lebih efisien dan tidak membuat jenuh.

Bagaimana cara Login di Online Learning UHAMKA? Sebelum memasuki aplikasi moodie, dosen dan mahasiwa harus memiliki akses ke sistem dengan menghubungi pihak ICT UHAMKA agar mendapatkan akun Online Learning UHAMKA. Setelah mendapatkannya lalu Login ke website online learning UHAMKA untuk mengisi nama dan password.

Bagi dosen ataupun mahasiswa yang belum pernah mendaftar sebelumnya dapat menghubungi ICT UHAMKA atau admin masing-masing fakultas. Apabila sudah memiliki akun, maka dosen atau mahasiswa dapat mengakses web untuk mengikuti proses belajar secara online ini.

Setelah mahasiswa login nama dan password di Online Learning UHAMKA, mahasiswa dapat mengecek pada dashboard kelas mana yang sedang online. jadi jadwal kuliah mahasiswa akan terintegrasi dengan mudah dengan adanya fitur ini. Tidak hanya kelas, forum yang sedang berlangsung juga dapat ditampilkan. Dan pada fitur menu, mahasiswa dapat mengupload tugas yang telah dikerjakan. Dan daftar tuga serta deadlinenya dapat dicek dengan mudah menggunakan dashboard ini.

Untuk mahasiswa yang ingin menyimpan atau memprintout materi perkuliahan, bisa mendownload bahan dana materi kuliah sesuai mata kuliah yang diikuti. Dengan berbagai fitur aplikasi ini proses Belajar online mahasiswa menjadi mudah dan efisien. Bagi kamu yang ingin menjadi mahasiswa di Universitas tersebut, kamu dapat melakukan pendaftaran online di website resmi UHAMKA.

Sumber

Rangkuman "Kuliah Online, Membawa Perubahan Dunia Pendidikan"

 kuliah online yang dirancang melalui media pembelajaran dan ditampilkan dalam bentuk modul kuliah, rekaman video, audio, atau tulisan oleh pihak akademi atau universitas juga memberikan ruang gerak lainnya yang cukup bermanfaat, seperti yaitu mahasiswa dapat lebih memiliki waktu yang cukup luas untuk mengeksplore materi melalui self learning materials. Mahasiswa dilatih untuk bisa menggunakan waktu dengan cermat untuk meningkatkan kemampuan belajar mandiri, meningkatkan partisipasi aktif dari mahasiswa, dan meningkatkan kemampuan menampilkan informasi dengan perangkat teknologi informasi. Oleh karenanya, mahasiswa secara tidak langsung harus memiliki sense of interest untuk dapat mengolah waktu dengan baik.

Kuliah online hadir untuk memberikan kesempatan bagi mahasiswa untuk melanjutkan pendidikan di tingkat perguruan tinggi dengan fleksibilitas waktu yang dapat memberikan keuntungan dan manfaat lebih bagi mahasiswa. Dengan keuntungan tersebut, dunia pendidikan tidak hanya berkutat pada siklus perkuliahan yang hanya dapat diakses melalui tatap muka di bangku perkuliahan saja, melainkan akses metode pembelajaran menggunakan media daring atau online. Kesempatan ini membuka mata di dunia pendidikan bahwasanya, universitas bukan serta merta wadah yang hanya diperuntukkan bagi calon mahasiswa baru dengan prosedur tatap muka. Maka dari itu, sistem perkuliahan secara daring atau online merupakan bentuk respon positif yang perlu perhatian khusus agar bisa meningkatkan kredibilitas pengajaran dan pembelajaran melalui onlinetersebut, guna memberikan mutu pendidikan dengan kualitas dan kuantitas pembelajaran terbaik. Selain itu, sistem kuliah online juga diharapkan dapat menjadi bentuk perubahan dengan optimalisasi yang mumpuni untuk melihat lebih luas jangkauan ataupun manfaat dari perkuliahan daring atau online ini.

SUMBER :

Taks 8 " Latches, flip-flop, dan Pewaktu"

Definisi latches : Output dari latch tergantung pada inputnya saat ini dan pada on

keluaran sebelumnya dan perubahan statusnya dapat terjadi kapan saja

ketika inputnya berubah

S-R (Set Reset) Latch

Gated S-R Latch

Gated D Latch

S-R Latch : Active-HIGH Input S-R Latch



S-R Latch : Active-LOW Input S-R Latch



The Gated S-R Latch

Kait berpagar memerlukan input Aktifkan, EN (G juga digunakan untuk menetapkan input aktif). Input S dan R mengontrol status ke mana gerendel akan berjalan saat level TINGGI diterapkan ke input EN. Kait tidak akan berubah sampai EN TINGGI.



Truth Table for Gated S-R Latch



The Gated D Latch

Hanya memiliki satu input selain EN. Masukan ini disebut masukan D (data).

Ketika input D HIGH dan input EN HIGH, kait akan SET.

Ketika input D LOW dan EN HIGH, kait akan RESET.

Cara lain, output Q mengikuti input D ketika EN TINGGI



Edge-Triggered Flip-Flops

Edge-triggered S-R flip-flop

Edge-triggered D flip-flop

Edge-triggered J-K flip flop

The Edge-Triggered S-R Flip-Flop

Input S dan R flip-flop SR disebut input sinkron karena data pada input ini ditransfer ke output flip-flop hanya pada tepi pemicu pulsa clock.



The Edge-Triggered D Flip-Flop

Flip-flop D berguna ketika satu bit data (1 atau 0) akan disimpan.



The Edge-Triggered J-K Flip-Flop

Flip-flop JK bersifat serbaguna dan merupakan jenis flip-flop yang banyak digunakan. Perbedaannya adalah bahwa flip-flop J-K tidak memiliki status yang tidak valid seperti halnya flip-flop S-R.



Flip-Flop Applications

Parallel Data Storage

Frequency Division

Counting

Parallel Data Storage

Persyaratan umum dalam sistem digital adalah untuk menyimpan beberapa bit data dari garis paralel secara bersamaan dalam sekelompok flip-flop.



Frequency Division



Counting



The 555 Timer

Monostable (one-shot) operation

Astable Operation

Sumber :



Taks 7 "Fungsi Kombinasi Logika"

 -Adder

Adder penting dalam komputer dan juga dalam jenis sistem digital lainnya dimana data numerik diproses.

-Half-Adder

- Basic Adder

Definisi : Half-Adder menerima dua digit biner pada inputnya dan menghasilkan dua digit biner pada outputnya, bit sum dan bit carry.

-Half-Adder Logic

- The Full-Adder

Definisi : Full-Adder menerima dua bit masukkan dan satu bit carry, dan menghasilkan keluaran bit sum dan bit carry.

Perbedaan mendasar antara Full-Adder dan Half-Adder adalah Full-Adder menerima input carry, sementara Half-Adder tidak.

- Full-Adder dari dua sirkuit Half-Adder

- Parallel Binary Adder

Sebuah Full-Adder mampu menambahkan dua angka 1-bit dan sebuah input carry. Untuk menambahkan bilangan biner dengan lebih dari satu bit, kita harus menggunakan Full-Adder tambahan.

-Four-Bit Parallel AddersAdders

1. Diagram Blok

2. Simbol Logika

--> Tabel Kebenaran

- Ekspansi Adder

1. Cascading of two 4-bit adders to form an 8-bit adder

2. Cascading of fourfour 4-bit adders to form an 16-bit adder

-Comparator

Fungsi dari dari comparator adalah membandingkan magnitude dua besaran biner untuk menentukan hubungan besaran tersebut.

[ 1-Bit Comparator ]

Outputnya adalah 1 jika inputnya sama.

[ 2-Bit Comparator ]

Outputnya adalah 1 jika A0 = B0 dan A1 = B1

[ 4-Bit Comparator ]

Salah satu dari tiga keluaran akan HIGH :

- A lebih besar dari B : (A > B)

- A sama dengan B : (A = B)

- A lebih kecil dari B : (A < B)

-Decoder

1. Binary Decoder

2. 4-Bit Decoder

3. BCD-to-decimal Decoder

4. BCD-to-7-segement DecoderDecoder

Sumber :

Taks 9 " Rangkaian Register"

 Register adalah rangkaian logika yang digunakan untuk menyimpan data. Dengan kata lain, register adalah rangkaian yang tersusun dari satu atau beberapa flipflop yang digabungkan menjadi satu.

- Flipflop disebut juga sebagai register 1 bit.

- Jadi untuk menyimpan 4 bit data, register harus terdiri dari 4 buah flipflop.

- Register digunakan sebagai tempat penyimpanan sementara sebuah grup bit data.

- Bit bit data ("1" atau "0") yang sedang berjalan di dalam sebuah sistem digital, kadang kadang perlu dihentikan, di copy, dipindahkan, atau hanya digeser ke kiri atau ke kanan satu atau lebih posisi.

- Shift Register akan menerima maupun mengeluarkan data dengan cara pergeseran, yaitu menggeser satu bit data ke kiri atau ke kanan untuk setiap satu periode clock yang diberikan

4 Macam Shift Register

1. PIPO (Parallel in parallel out)

A, B, C, dan D adalah sinyal masukan. Saat clock (pemicu) diaktifkan (Logika 1), maka data yang ada akan dikeluarkan secara bersama-sama ke Q3, Q2, Q1, dan Q0.

- Saat clock kembali tidak dipicu (Logika 0), maka apa pun masukannya, keluaran Q akan tetap.

2. PISO (Parralel in - Serial Out)

- Sebuah grup terdiri dari 4 buah D Flip-flop.Langkah pertama adalah membebani register di atas dengan 1-0-0-0. “Paralel Load” berarti membebani ke-empat flip-flop dalam waktu yang bersamaan. Pembebanan diberikan melalui input SD pada masing-masing flip-flop.

- Selanjutnya, clock pertama menyebabkan seluruh bit menggeser satu posisi ke kanan, karena input dari masing-masing flip-flop mendapatkan output dari flip-flop sebelumnya.

- Setiap penekanan clock menyebabkan penggeseran satu posisi ke kanan. Pada pulsa ke empat, seluruh bit sudah tergeser ke peralatan penerima data serial, sesuai dengan data awal yang diberikan. Koneksi antara ke-empat flip-flop di atas bisa berupa kabel transmisi serial (serial data, clock dan ground).


2. Disimpan secara seri (Serial In) :

- Pada cara ini, data dimasukkan bit demi bit mulai dari flipflop yang paling ujung (dapat dari kiri atau dari kanan), dan digeser sampai semuanya terisi.

- Bila data digeser dari kanan kekiri disebut “Register geser kiri” (Shift Left Register), sebaliknya bila data digeser dari kiri kekanan disebut “Register geser kanan” (Shift Right Register).

- Seperti pada penyimpanan data, untuk mengeluarkan data juga dapat dilakukan dengan dua cara :

1. Dikeluarkan secara sejajar (Parallel Out)

2. Dikeluarkan secara seri (Serial Out)

 3. SISO (Serial In Serial Out)

Saat sinyal clock diberikan pertama kali, data dari Si masuk ke flipflop A, pada saat clock kedua, data dari flipflop A masuk ke flipflop B, demikian seterusnya, sampai keluar ke So.

- Jadi pada register SISO untuk membaca data pertama kali dibutuhkan jumlah clock yang sama banyak dengan jumlah flipflop yang ada pada register (dalam hal ini adalah empat).

 4. SIPO (Serial In Prallel Out)

Konfigurasi ini memungkinkan konversi dari format serial ke paralel. Input data bersifat serial, seperti yang dijelaskan pada bagian SISO di atas. Setelah data di-clock, data tersebut dapat dibaca pada setiap output secara bersamaan, atau dapat digeser keluara.

Dalam konfigurasi ini, setiap flip-flop dipicu oleh tepi . Semua flip-flop beroperasi pada frekuensi clock yang diberikan. Setiap bit input turun ke output ke-N setelah N siklus clock, yang mengarah ke output paralel.

Sumber :
